广西顶博发电机组制造:柴油发电机双电源自动转换英文简称为ATS。ATS只有安裝在合适其工作任务的地区，以保证组装、调节、维护保养和维护由专业人士开展。ATS的任何实际操作、组装和联接都应遵循使用说明的对应要求。ATS构造是准确的，ATS在出产时有标识，客户不可私自开启，不然后果很严重。在常规标准和故障标准下，只需在开关的性能参数范畴内，可以保证在对应的额定电压中可以信赖地运作，适用660V及下面的场所，额定值工作频率为50/60Hz。

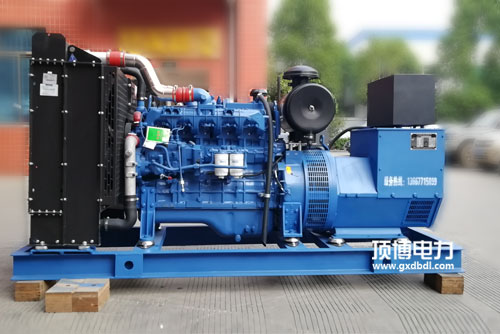

广西顶博发电机组制造双电源自动转换开关

广西顶博发电机组制造双电源自动转换开关的接线端子功能说明

接插件项目编号	触点开关编号	用途	情况说明
5号端子排	101、106	主机电源零线、cf导出	有源打出，1A AC220v
	101、106	I路运行电源适配器零线、cf填写	AC 220V
	104. 105	II路岗位24v电源零线、穿越火投入	AC 220V
2号端子排	201、206	新建为无源调节，愈合为有源调节	详情SYK1型
	202	外面无源管理走势复制粘贴公用设施端
	203	与202闭锁后L路重合闸
	204	与202倒圆角后O路送电	I/II路分闸
	205	与202倒圆角后II路送电
3号端子排	301. 306	未采用，内部的已直连	400A以上内容组装
	302	无源地理位置反馈机制讯号转换公开端	一般型为有源打印输出，其它的应用为无源输
	303	I路送电后与302倒圆角
	304	0路送电后与302倒圆角
	305	II路送电后与302合拢
6号接线端子	401.406	未选择，里面已直连	400A左右装配工
	402.403	I路重合闸后闭锁	无源1A AC220V
	404.405	II路分闸后收缩	无源1A AC220V
5号端子排	501-506	自名词解释信号灯输入输出端	400A大于选装无源1A AC220v
